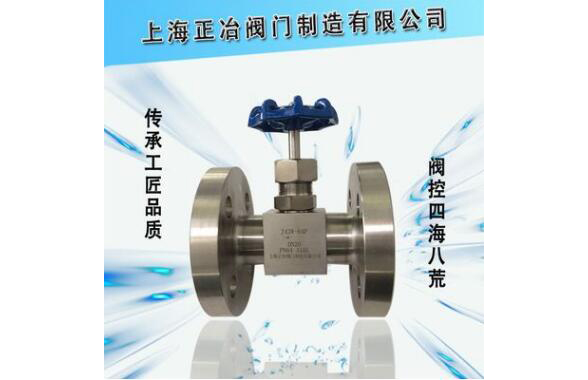

法兰式针型阀
 |
 |
 |
【法兰式针型阀产品介绍】
J43H型针型阀的密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。该针型阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
【法兰式针型阀零部件材料】
| 零件名称 | 阀体 | 阀杆 | 阀底座 | 填料 | 填料阀盖 | 手轮 |
| J43H-16 | 碳钢 | 铬不锈钢 | 聚四氟乙稀 柔性石墨 | 碳钢 | 碳钢 | |
| J43W-25P | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 | 不锈钢 | ||
【法兰式针型阀结构解剖图】
【法兰式针型阀性能规范】
| 型号 | 公称压力(Mpa) | 公称直径DN(mm) | 尺寸(mm) | 阀体材料 | 工作温度(℃) | 适用介质 | 重量(kg) | |||
| L | d | H | Do | |||||||
| J43W-16P | 1.6 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 |
| J43W-16P | 1.6 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.75 |
| J43W-16P | 1.6 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 5.5 |
| J43W-25P | 2.5 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 |
| J43W-25P | 2.5 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 3.75 |
| J43W-25P | 2.5 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 5.5 |
| J43H-10 | 1.0 | 10 | 118 | 8 | 100 | 80 | 碳钢 | 425 | 水，蒸汽 | 3.2 |
| J43H-10 | 1.0 | 15 | 118 | 10 | 130 | 100 | 碳钢 | 425 | 水，蒸汽 | 3.75 |
| J43H-10 | 1.0 | 20 | 128 | 14 | 150 | 140 | 碳钢 | 425 | 水，蒸汽 | 5.5 |
