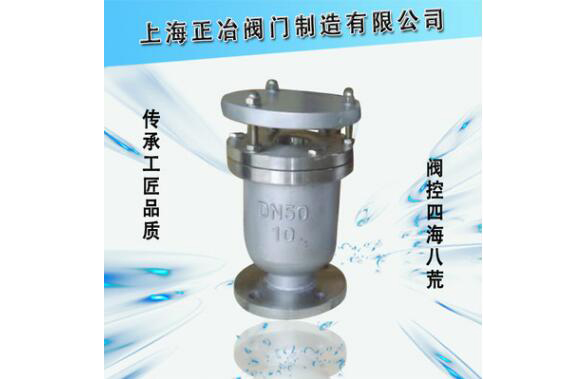

快速排气阀
 |
 |
 |
快速排气阀 产品说明
P41X、P42X快速排气阀设计合理，结构简单，体积小，排气量大，我厂在原基础上进行大量改进，更，产品合格率可达1。
作用原理
当水进入管内时，浮球停在球桶下部进行大量排气，当气排完时，水进入阀内通过球桶把球浮起关闭，停上排气，管道在正常运转时自然会产生少数派量气体，这些气体会集中到管内上部到相当程度，阀内水与球随时下降，气从小孔排出。
技术参数
1.介质：清水
2.使用温度常温
3.阀体：灰铸铁HT200
4.浮球与塞头：不锈钢
5.密封材料，丁腈橡胶
6.阀体强度试验，1.5MPa
7.密封试验压力0.05-1.1MPa
排气量表 （按每秒流速成1.5-3.0米计算）
规格 | 25 | 50 | 80 | 100 | 150 | 200 |
立方米/小时 | 4-8 | 11-22 | 22-40 | 42-60 | 61-122 | 83-166 |
主要外形连接尺寸
公称通径 | D | D1 | D2 | D3 | H | Z-Φd |
25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
50 | 160 | 125 | 102 | 200 | 340 | 4-14 |
80 | 195 | 160 | 135 | 230 | 490 | 4-18 |
100 | 215 | 180 | 158 | 250 | 545 | 4-18 |
150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
200 | 335 | 295 | 268 | 380 | 730 | 8-23
|
